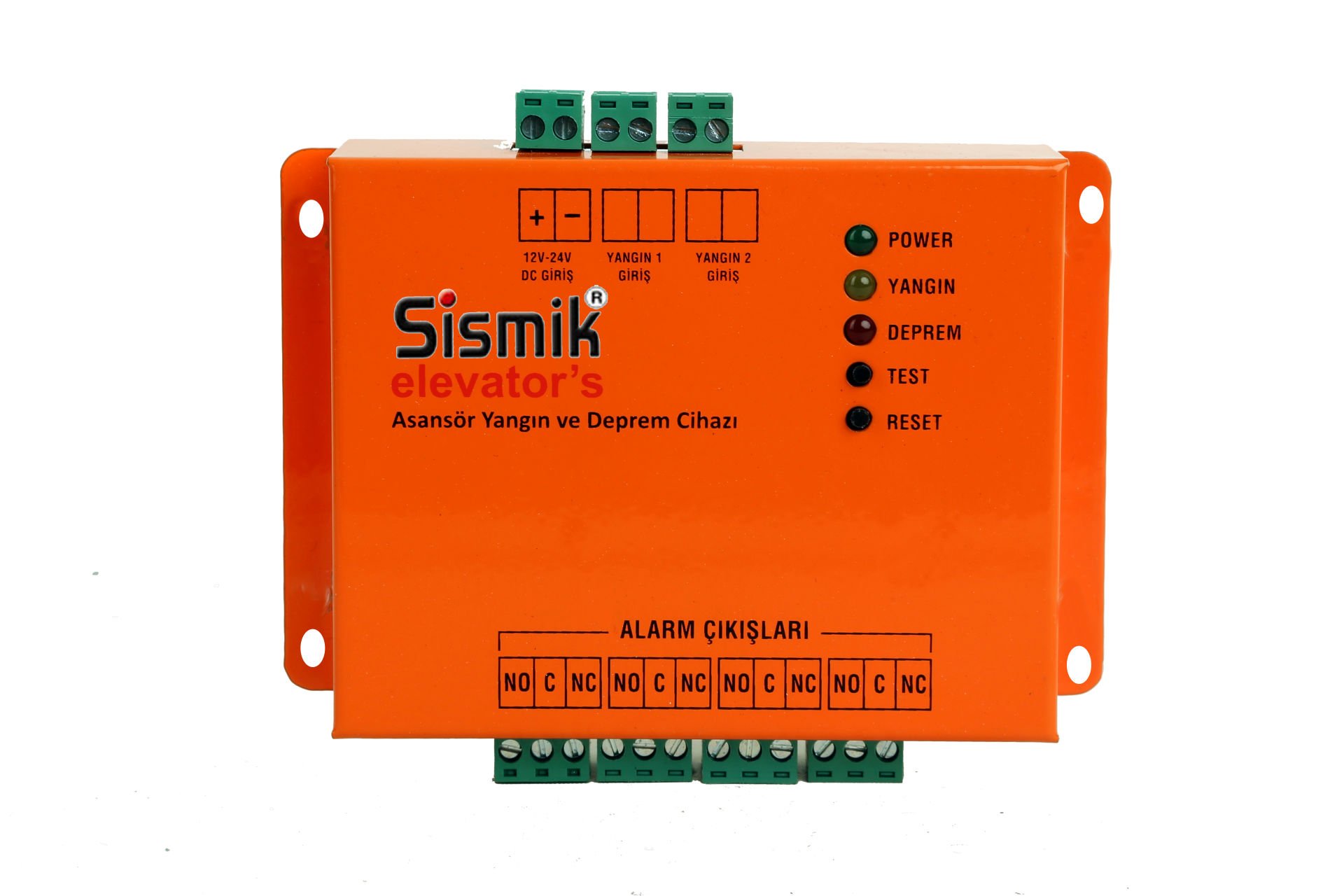

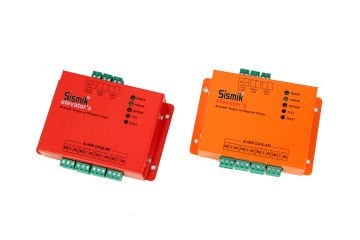

SİSMİK elevator's ASANSÖR DEPREM UYARI VE YANGIN ALARM CİHAZI
TS 12884 standardına göre algılama ,
X,Y,Z - 3 Eksenli algılama,
TS 12884 standardına göre Röle çıkışları,
Yangın Alarm ve Yangın Buton girişleri,
LED Gösterge,
Sesli ve görsel uyarı özelliği,
Yangın Sensör girişi,
Acil stop buton girişi,
Marka
Stok Kodu
01.001.001.002.06
Garanti Süresi
24 Ay
Sismik/Deprem Sensörü ve Alarm Cihazı
SİSMİK elevator's Asansör Deprem Uyarı ve Yangın Alarm Cihazı
- CE belgesine sahip,
- X,Y,Z - 3 Eksenli algılama,
- Yangın girişleri 2 adet,
- Alarm Röle çıkışları 4 adet,
- Orta Şiddet Röle çıkışı (Opsiyonel;TS 12284 standart değerlerinin %25 daha hassas hali,)
- LED Göstergeli,
- Sesli ve görsel uyarı özelliği,
- Alarm RESET çıkış soketi,
- Yangın Sensör girişi,
- Yangın butonu buton girişi,
- Asansör Kata Tamamlama,
- Yangın Alarm Sistemleri,
- Elektrik devre dışı bırakma,
- Jenaratör devre dışı bırakma,
- Otomasyon Kontrol,
- Acil durum senaryoları,
- Anons ve Çağrı Sistemleri,
- Deprem esnasında kuru kontak röle çıkışı istenen TÜM senaryolar.
SİSMİK elevator's Teknik Özellikler
- Çalışma voltajı (Güç Kaynağı): Giriş;12/24VDC 3Ah
- Stand by da akım çekişi: 30mA
- Algılama Sensörü: X, Y, Z (3 eksen) İvmeölçer
- Duyarlı En Geniş İvme Aralığı: ±2g
- Frekans Duyarlılık Aralığı: TS12884
- Kuru kontak çıkış akımı: 4 adet 7A (max) 240VAC / 10A - 28VDC
- Alarm durumunda Kontak enerjilenme: Resetleme yapılana kadar.
- Çalışma ortam sıcaklığı: 0ºC ile +51,5ºC arası
- Montaj konumu: Dikey eksende
- Boyutlar: 140mm*95mm*35mm
- Ağırlık: 0,5 Kg
SİSMİK elevator's Genel Özellikleri
- Sismik markalı deprem cihazları, TSE 12884 standardında belirlenen değerlere uygun algılama yapmaktadır.
- Deprem anında asansör kata tamamlama ve yangın alarm sistemlerine kontak verme gibi görevi için kullanılabilmektedir.
- Deprem esnasında sesli alarm verme özelliğine sahiptir.
- Asansörlerin en yakın kata gidip kapılarını açmasını sağlayan kata tamamlama sistemlerini devreye sokabilir.
- Elektrik sistemlerine kontak gönderip,elektrik kaynaklı yangın risklerine karşı koruma sağlamaktadır.
- Elektrik kesintisinde devreye giren Jeneratör sistemlerininde devre dışı kalması için acil stop girişlerine kontak gönderebilmektedir.
- Yangın alarm sensörü ve yangın alarm buton girişleri sayesinde yangın durumlarında da benzeri senaryoları devreye sokmaktadır.
- LED göstergesi sayesinde çalışma ve alarm durumları gözlemlenmektedir.
- Reset butonu cihazın dışında dışarıda harici bir noktaya da uzatılabilmektedir.
- Pano bağlantısı sıkıca yapıldığında orta ve yukarı şiddetteki depremlerde kapama yapmaktadır.
- Endüstriyel sarsıntılar, ağır kamyon geçişi sarsıntısı vb. durumlarda cihazların algılamaları etkilenmemektedir.
SİSMİK elevator's Gösterge ve Uyarılar
- Deprem Alarmı: LED gösterge ve sesli
- Yangın Alarmı: LED gösterge ve sesli
- POWER Çalışma Durumu: LED gösterge
- Alarm Reset özelliği: Reset butonu ve Reset soketi çıkışı ile manuel olarak.
- Alarm Durumu: Kapandıktan sonra darbe, titreşim vs. etkiler ile montaj ekseni bozulsa dahi, ilk pozisyona dönmez.
- Resetleme: Manuel reset edilene kadar alarm durumunu korur.
SİSMİK elevator's Alarm Seviyeleri
TS 12884 göre Deprem Alarmı;
- Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”,
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır.
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
Orta Şiddet Deprem Alarmı;
- Deprem cihazı TS 12884 standardında belirtilen deprem algılama değerlerinin yaklaşık %25 altında sarsıntı hissettiği zaman,
- Deprem cihazı üzerindeki uyarı rölesi aktif hale getirmektedir.
- Bu durumda, cihaz üzerinde yer alan ORTA ŞİDDET röle çıkışı aktif olmaktadır.
TS 12884/Nisan 2002 - Madde 1.2.2.1.2 Algılama Değerleri
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 7,7 | 0,13 | 0,60 | ALGILAMALI |
| 5 | 0,20 | 0,35 | ALGILAMALI |
| 2,5 | 0,40 | 0,25 | ALGILAMALI |
| 1 | 1 | 0,25 | ALGILAMALI |
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 10 | 0,10 | 0,30 | ALGILAMAMALI |
| 5 | 0,20 | 0,20 | ALGILAMAMALI |
| 2,5 | 0,40 | 0,15 | ALGILAMAMALI |
| 1 | 1 | 0,10 | ALGILAMAMALI |
