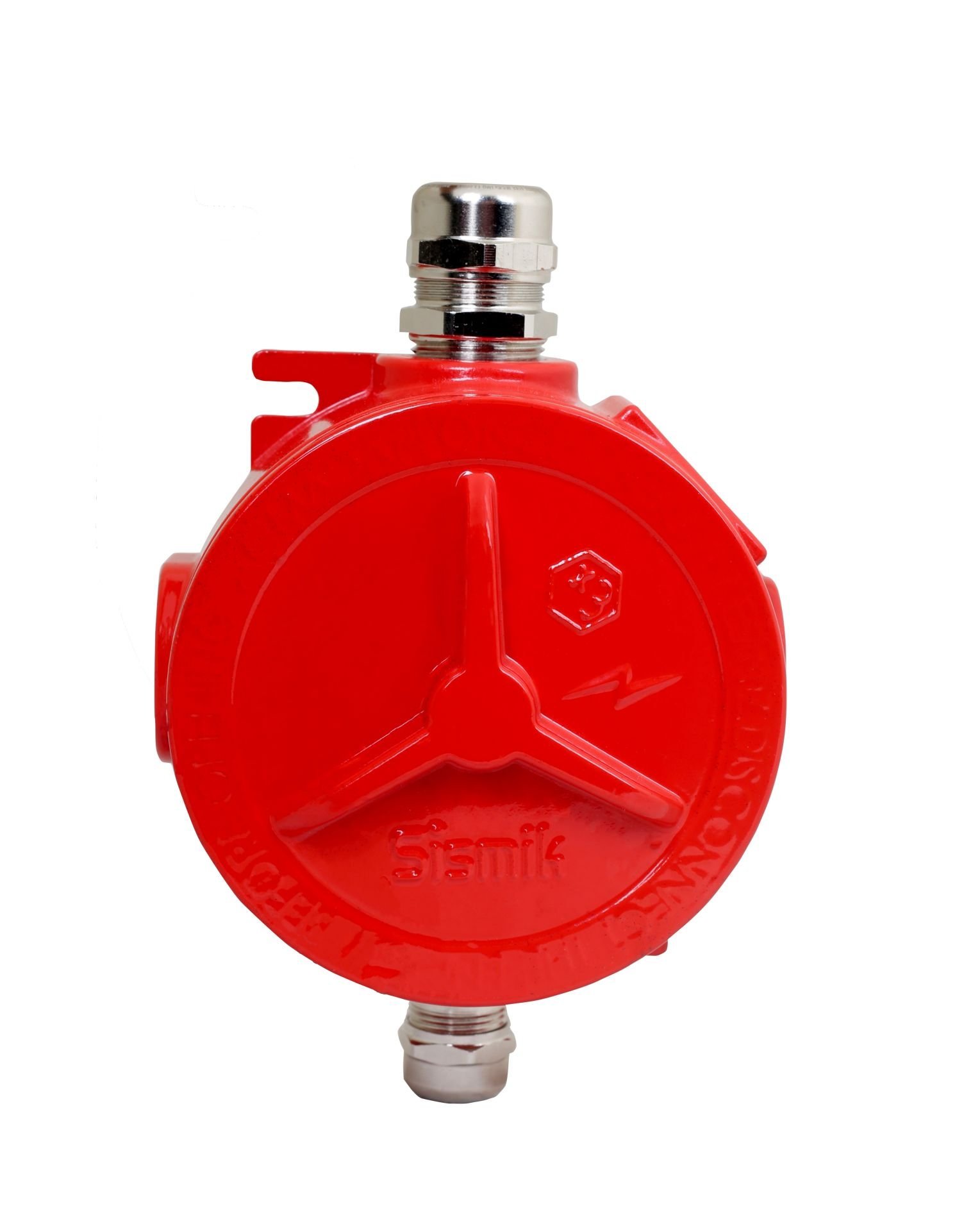

SiscuT- EX-PROOF ATEX Sertifikalı Deprem Uyarı ve Alarm Cihazı
TS 12884 standardına göre algılama ,
X,Y,Z - 3 Eksenli algılama,
ATEX belgeli,
CE belgesine sahip,
Alarm Röle çıkışları,
4 adet NC-C-NO röle çıkışı,
Deprem Alarm uyarısı,
Acil Alarm uyarısı,
Acil Alarm1 ve Alarm2 girişi,
Alarm Reset çıkışı,
Alüminyum Gövde,
Alev Sızdırmaz Muhafaza,
IP65 Koruma,
Zone1 ve Zone2
Marka
Stok Kodu
01.001.001.002.07
Garanti Süresi
24 Ay
Sismik/Deprem Sensörü ve Alarm Cihazı
SiscuT-EX-PROOF ATEX Sertifikalı Deprem Uyarı ve Alarm Cihazı
- TS 12884 standardına göre algılama değerlerine sahip
- ATEX belgeli,
- CE belgesine sahip,
- X,Y,Z - 3 Eksenli algılama,
- Alarm Röle çıkışları,
- 4 adet NC-C-NO röle çıkışı,
- Deprem Alarm uyarısı,
- Acil Alarm uyarısı,
- Acil Alarm1 ve Alarm2 girişi,
- Alarm Reset çıkışı,
- Alüminyum Gövde,
- Alev Sızdırmaz Muhafaza,
- IP65 Koruma,
- Zone1 ve Zone2 bölgelerinde kullanım.
- Asansör Kata Tamamlama,
- Yangın Alarm Sistemleri,
- Elektrik devre dışı bırakma,
- Jenaratör devre dışı bırakma,
- Otomasyon Kontrol,
- Acil durum senaryoları,
- Anons ve Çağrı Sistemleri,
- Deprem esnasında kuru kontak röle çıkışı istenen TÜM senaryolar.
SiscuT-EX-PROOF Teknik Özellikler
- Çalışma voltajı (Güç Kaynağı): Giriş;12/24VDC 3Ah
- Stand by da akım çekişi: 30mA
- ATEX Etiket:II 2G Ex db IIB+H2 T6 Gb
- Algılama Sensörü: X, Y, Z (3 eksen) İvmeölçer
- Duyarlı En Geniş İvme Aralığı: ±2g
- Frekans Duyarlılık Aralığı: TS12884
- Kuru kontak çıkış akımı: 4 adet 7A (max) 240VAC / 10A - 28VDC
- Alarm durumunda Kontak enerjilenme: Resetleme yapılana kadar.
- Çalışma ortam sıcaklığı: 0ºC ile +51,5ºC arası
- Montaj konumu: Dikey eksende
- Boyutlar: 205mm*121mm*69mm
- Ağırlık: 1050g
SiscuT-EX-PROOF Genel Özellikleri
- Sismik markalı deprem cihazları, TSE 12884 standardında belirlenen değerlere uygun algılama yapmaktadır.
- Bunlara ek olarak ATEX koruma tasarımı sayesinde muhtemel tehlikeli ve patlayıcı ortamlarda da kullanıma uygun bir cihazdır.
- Deprem anında asansör kata tamamlama ve yangın alarm sistemlerine kontak verme gibi görevi yapmak için kullanılabilmektedir.
- Deprem esnasında sesli alarm verme özelliğine sahiptir.
- Asansörlerin en yakın kata gidip kapılarını açmasını sağlayan kata tamamlama sistemlerini devreye sokabilir.
- Elektrik sistemlerine kontak gönderip,elektrik kaynaklı yangın risklerine karşı koruma sağlamaktadır.
- Elektrik kesintisi durumunda Jeneratör sistemlerininde devre dışı kalması için acil stop girişlerine kontak gönderebilmektedir.
- Acil durumlarda cihazın devreye girmesini sağlamak için cihaz üzerinde 2 adet alarm stop girişleri bulunmaktadır.
- Acil alarm durumlarında bağlı olduğu sistemleri devreye sokabilir yada devreden çıkartabilir.
- LED göstergesi sayesinde çalışma ve alarm durumları gözlemlenmektedir.
- Reset butonu cihazın dışında dışarıda harici bir noktaya da uzatılabilmektedir.
- Pano bağlantısı sıkıca yapıldığında orta ve yukarı şiddetteki depremlerde kapama yapmaktadır.
- Endüstriyel sarsıntılar, ağır kamyon geçişi sarsıntısı vb. durumlarda cihazların algılamaları etkilenmemektedir.
SiscuT-EX-PROOF Gösterge ve Uyarılar
- Deprem Alarmı: LED gösterge ve sesli
- Acil Alarm: LED gösterge ve sesli
- POWER Çalışma Durumu: LED gösterge
- Alarm Reset özelliği: Reset butonu ve Reset soketi çıkışı ile manuel olarak.
- Alarm Durumu: Kapandıktan sonra darbe, titreşim vs. etkiler ile montaj ekseni bozulsa dahi, ilk pozisyona dönmez.
- Resetleme: Manuel reset edilene kadar alarm durumunu korur.
SiscuT-EX-PROOF Alarm Seviyeleri
TS 12884 göre Deprem Alarmı;
- Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”,
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır.
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
Orta Şiddet Deprem Alarmı;
- Deprem cihazı TS 12884 standardında belirtilen deprem algılama değerlerinin yaklaşık %25 altında sarsıntı hissettiği zaman,
- Deprem cihazı üzerindeki uyarı rölesi aktif hale getirmektedir.
- Bu durumda, cihaz üzerinde yer alan ORTA ŞİDDET röle çıkışı aktif olmaktadır.
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 7,7 | 0,13 | 0,60 | ALGILAMALI |
| 5 | 0,20 | 0,35 | ALGILAMALI |
| 2,5 | 0,40 | 0,25 | ALGILAMALI |
| 1 | 1 | 0,25 | ALGILAMALI |
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 10 | 0,10 | 0,30 | ALGILAMAMALI |
| 5 | 0,20 | 0,20 | ALGILAMAMALI |
| 2,5 | 0,40 | 0,15 | ALGILAMAMALI |
| 1 | 1 | 0,10 | ALGILAMAMALI |
