NOFIRE-2 Deprem Uyarı ve Alarm Cihazı Sismik/Deprem Sensörü
TS 12884 standardına sahip,
Kandilli Rasathanesi Onaylı,
X,Y,Z - 3 Eksenli algılama,
TS 12884 göre Solenoid Vana çıkışı,
TS 12884 göre Röle çıkışları,
Orta Şiddet Röle çıkışı,
LCD Ekranlı,
24 saat Akü desteğine sahip,
Sesli ve görsel uyarı özelliği,
Yangın Sensör girişi,
Acil stop buton girişi,
Marka
Stok Kodu
01.001.001.001.02.01
Garanti Süresi
24 Ay
Sismik/Deprem Sensörü ve Alarm Cihazı

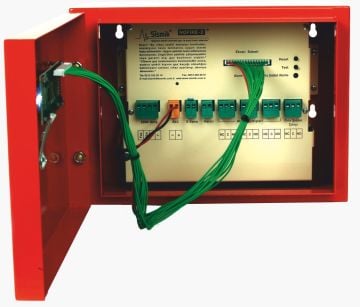

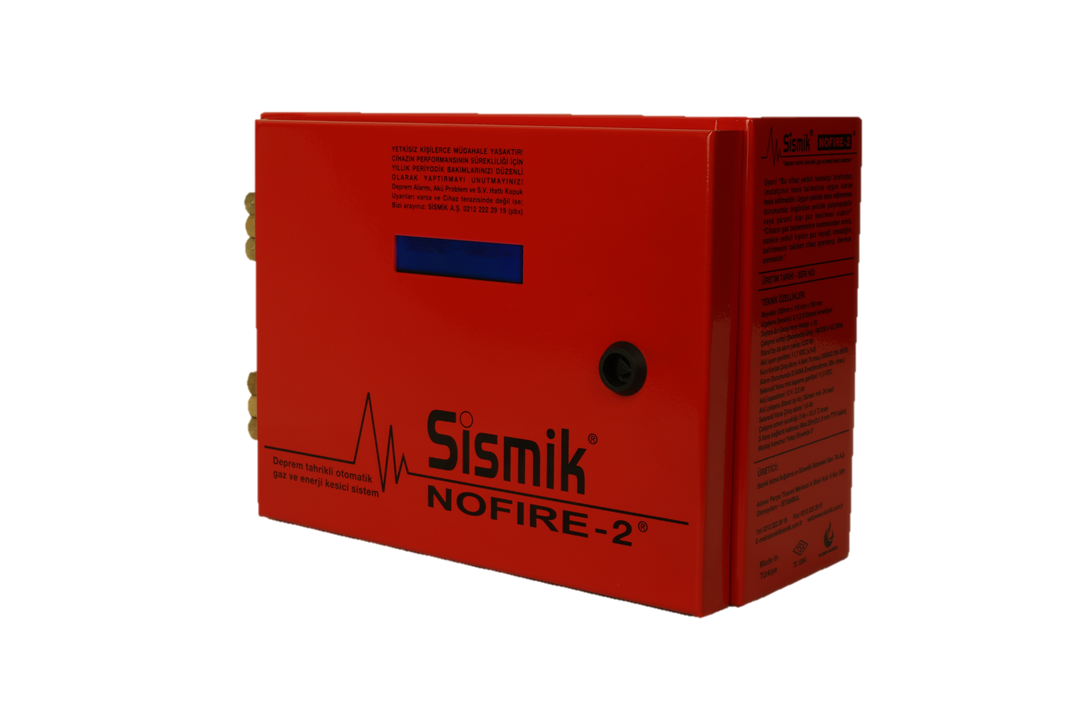

NOFIRE-2 Deprem Uyarı ve Alarm Cihazı
- TS 12884 standardına sahip,
- Kandilli Rasathanesi Onaylı,
- X,Y,Z - 3 Eksenli algılama,
- TS 12884 göre Solenoid Vana çıkışı,
- TS 12884 göre Röle çıkışları,
- Orta Şiddet Röle çıkışı (Opsiyonel;TS 12284 standardının %25 daha hassas hali,)
- LCD Ekranlı,
- 24 saat Akü desteğine sahip,
- Sesli ve görsel uyarı özelliği,
- Yangın Sensör girişi,
- Acil stop buton girişi,

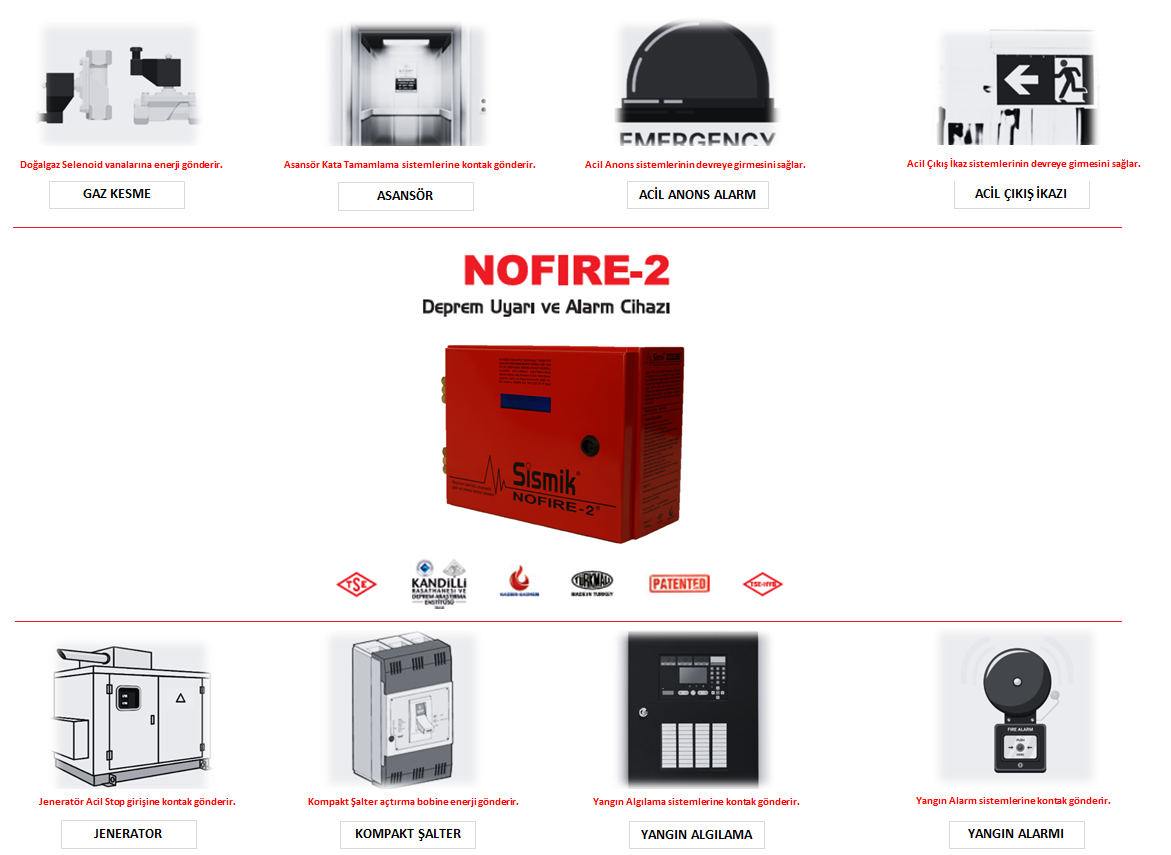

- Doğalgaz Gaz Kesme,
- Asansör Kata Tamamlama,
- Yangın Alarm Sistemleri,
- Elektrik devre dışı bırakma,
- Jenaratör devre dışı bırakma,
- Otomasyon Kontrol,
- Acil durum senaryoları,
- Anons ve Çağrı Sistemleri,
- Deprem esnasında kuru kontak röle çıkışı istenen TÜM senaryolar.
NOFIRE-2 Teknik Özellikler
- Çalışma voltajı (Şebekede): Giriş;190/230VAC 50Hz
- Stand by da akım çekişi: 30mA
- Algılama Sensörü: X, Y, Z (3 eksen) İvmeölçer
- Duyarlı En Geniş İvme Aralığı: ±2g
- Frekans Duyarlılık Aralığı: TS12884
- Akü kapasitesi: 12VDC / 2.2Ah
- Akü çalışma (Stand by da) süresi: 24 saat
- S.Vana çıkış akımı: 2 A
- Kuru kontak çıkış akımı: 4 adet 7A (max) 240VAC / 10A 28VDC
- Alarm durumunda S. Vana enerjilenme: Max. 3 Sn. süre ile enerjilendirme.
- Çalışma ortam sıcaklığı: 0ºC ile +51,5ºC arası
- S.Vana bağlantı Özellikleri: Max. 20mt. (1,5mm²x2 TTR kablo)
- Montaj konumu: Yatay eksende 0°
- S.Vana min. kapama gerilimi: 11,5VDC
- Akü uyarı gerilimi: 11,6VDC (±%5)
- Boyutlar: 250mm*110mm*180mm
- Ağırlık: 3.3 Kg
NOFIRE-2 Genel Özellikleri
- Sismik markalı deprem cihazları, TSE 12884 standardında belirlenen değerlere uygun algılama yapmaktadır.
- Deprem anında gaz vanası kapatma, asansör kata tamamlama gibi birçok görevi yapmak için kullanılabilmektedir.
- Deprem esnasında sesli alarm verme özelliğine sahiptir.
- Bağlı olduğu doğalgaz selenoid vanalarını keserek gaz kaçağı ve patlama riskine karşı tedbir sağlar.
- Elektrik sistemlerini devre dışı bırakarak,elektrik kaynaklı yangın riskine karşı koruma sağlar.
- Elektrik kesintisi durumunda devreye giren Jeneratör sistemlerini de devre dışı bırakabilir.
- Asansörlerin en yakın kata gidip kapılarını açan kata tamamlama sistemlerini devreye sokar.
- Yangın algılama sistemlerini veya yangın senaryolarını devreye sokabilir.
- Harici sensör girişi sayesinde; Gaz alarm cihazı ve yangın sensörleri ile beraber kullanılabilmektedir.
- LCD göstergesi ile Bina yöneticisi veya yetkilisi için kullanım kolaylığı sağlamaktadır.
- Pano bağlantısı sıkıca ve terazisinde montajı yapıldığında orta ve yukarı şiddetteki depremlerde kapama yapmaktadır.
- Tır, Dozer, Kamyon, Tren vb. gibi zemini titretebilen araçların çalışmasından etkilenmemektedir.
- Deprem cihazları binanın kütlesel hareketi ile devreye girmektedir.
NOFIRE-2 Gösterge ve Uyarılar
- Deprem Alarmı: LCD, LED gösterge ve sesli
- Orta Şiddet Alarmı: LCD, LED gösterge
- Şebeke Çalışma Durumu: LCD gösterge
- Akü Çalışma Durumu: LCD gösterge
- Akü Bozuk veya Yetersiz: LCD gösterge ve sesli
- S.Vana Arızası veya Hat Kopukluk ikazı: LCD gösterge ve sesli
- Akü Şarj: Akü otomatik şarj özelliği mevcut
- Alarm Reset özelliği: Reset butonu ile manuel olarak.
- Alarm Durumu: Kapandıktan sonra darbe, titreşim vs. etkiler ile montaj ekseni bozulsa dahi, ilk pozisyona dönmez.
- Resetleme: Manuel reset edilene kadar alarm durumunu korur.
NOFIRE-2 Alarm Seviyeleri
TS 12884 göre Deprem Alarmı;
- Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”,
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır.
- TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
- Bu durumda, cihaz üzerinde yer alan ALARM RÖLE çıkışları ve selonoid vana aktif olmaktadır.
- LCD ekran üzerinde DEPREM ALARMI yazısı görünecektir.
- Bu durumdan çıkmak için cihaz üzerindeki RESET düğmesine basılmalıdır.
Orta Şiddet Deprem Alarmı;
- Deprem cihazı TS 12884 standardında belirtilen deprem algılama değerlerinin yaklaşık %25 altında sarsıntı hissettiği zaman,
- Deprem cihazı üzerindeki uyarı rölesi aktif hale getirmektedir.
- Bu durumda, cihaz üzerinde yer alan ORTA ŞİDDET röle çıkışı aktif olmaktadır.
- LCD ekran üzerinde ORTA ŞİDDETLİ yazısı görünecektir.
- Bu durumdan çıkmak için cihaz üzerindeki RESET düğmesine basılmalıdır.
TS 12884 Standardı nedir?
şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak oluşturulmuştur.
Deprem Uyarı Cihazlarının Şiddeti Algılama Değerleri Hakkında ?
Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”, TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ve aşağıda yer alan değerlere göre algılama yapmaktadır. Deprem cihazları TSE standardında belirtilen algılama değerlerine göre çalışmaktadır.Depremin şiddeti konusunda herhangi bir değer verilmemektedir. TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
Bunlara ek olarak deprem cihazlarının algılama değerlerini etkileyen hususlar aşağıda belirtilmiştir.
Algılama Değerlerini Etkileyen Hususlar;
- Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
- Depremin merkez üssü'ne olan yakınlığı,
- Depremin şiddeti,
- Depremin süresi,
- Cihazların KOLON yada KİRİŞ'e bağlı olmaması,
- Cihazların zemine en yakın kata monte edilmemesi,
- Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.
TS 12884/Nisan 2002 - Madde 1.2.2.1.2 Algılama Değerleri
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 7,7 | 0,13 | 0,60 | ALGILAMALI |
| 5 | 0,20 | 0,35 | ALGILAMALI |
| 2,5 | 0,40 | 0,25 | ALGILAMALI |
| 1 | 1 | 0,25 | ALGILAMALI |
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 10 | 0,10 | 0,30 | ALGILAMAMALI |
| 5 | 0,20 | 0,20 | ALGILAMAMALI |
| 2,5 | 0,40 | 0,15 | ALGILAMAMALI |
| 1 | 1 | 0,10 | ALGILAMAMALI |
Deprem sensörleri ile ilgili sık sorulan sorular?
1.Deprem sensörleri depremi önceden biliyor mu ?
TSE 12884 standardına sahip piyasada yer alan tüm deprem sensörleri belirtilen ivme ve frekans değerleri üzerinden alarm durumuna geçmektedir. Bu standardın amacı düşük sarsıntı ve şiddetlerdeki depremleri filtrelemek ve panik ortamının oluşmasını engellemektedir. Depremin nerede ve ne zaman olacağını gerçekleşmeden bilmek %100 olarak henüz mümkün değildir. Bu konuda çalışmalar yapılmaktadır fakat henüz böyle bir durum söz konusu değildir.
2.Deprem sensörlerinin çalışma prensibi nedir ?
Deprem sensörleri içerisinde ivme(Titreşim) sensörleri yer almaktadır. Bağlı olduğu yapı içerisinde gün içinde birçok titreşim meydana gelmektedir. Bu titreşim doğal ve yapay kaynaklı olabilmektedir.Cihazlarımız bu titreşimlerin frekans ve ivme değerlerine göre şiddetli boyutlara ulaşması durumunda alarm konumuna geçmektedir. Bu şiddet değerlerin belirlendiği standart TSE TS 12884 standardıdır. TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır. Bu değerlerin amacı deprem hareketlerini filtrelemektedir. Deprem sensörlerinin gereksiz alarm ve uyarı vermesini engellemektir.
3.Cihazların kullanımı ile ilgili yönetmelik ve zorunluluklar nelerdir?
Doğalgaz sistemleri ile ilgili;
“Binaların yangından korunması hakkında yönetmelik” te Madde 112-J: Birinci ve ikinci derece deprem bölgelerinde bulunan ve bina yüksekliği 21.50 m’den fazla olan otel ve motel gibi konaklama tesisleri, toplanma amaçlı binalar, sağlık, eğitim, ticaret ve sanayi binaları ile yüksek binaların ana girişinde, sarsıntı olduğunda gaz akışını kesen tertibat, gaz dağıtım şirketi veya yetkili kıldığı kuruluş tarafından yaptırılır ve belediye gaz dağıtım şirketi tarafından kontrol edilir.
Asansör sistemleri ile ilgili;
“Binaların yangından korunması hakkında yönetmelik” te Madde 62-C: Birinci ve ikinci derece deprem bölgelerinde bulunan yüksek binalarda, deprem sensöründen uyarı alarak asansörlerin deprem sırasında durabileceği en yakın kata gidip, kapılarını açıp, hareket etmeyecek tertibat ve programa sahip olması gerekir.
4.Deprem sensörleri hangi şiddette alarm verir?
TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ivme ve frekans değerli içerisinde yer alan algılama ve algılamama değerleri bulunmaktadır.Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi, Türk Standartları Enstitüsü ve uzman kişilerin oluşturduğu komite ile Türkiye şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak, TS 12884 "sismik hareketleri algılayan otomatik gaz kesme cihazları” standardı oluşturulmuştur. Deprem sensörü bu standart değerlerine göre ayarlanmaktadır. Bu standardın dışında algılama değerini etkileyen hususlar yer almaktadır. Bunları göz önüne aldığımızda herhangi bir şiddet belirtmek uygun bulunmamaktadır.
5.Deprem sensörleri binaya mı yoksa daireye mi takılır ?
Deprem sensörleri binalara takılmaktadır. Daire bazlı takılmamaktadır.Binalarda yer alan ana kontrol sistemlerine bağlanmaktadır. Bunlar doğalgaz, elektrik, asansör, jeneratör yada yangın sistemleri olabilir.
İstenirse dairelerin koridorlarına siren ve acil çıkış bildirimleri yapan cihazlar ile irtibatlandırma yapılabilir.
6.Cihazların montaj ve kurulumları nasıl?
Deprem sensörleri zemine en yakın kata monte edilmelidir. Cihazların içerisinde kullanım kılavuzu ve montaj malzemeleri çıkmaktadır. Talimatlara göre kolaylıkla kurulum yapılmaktadır.
7.Deprem sensörleri elektrik kesintisi durumunda çalışıyor mu ?
Sismik markalı tüm deprem sensörleri içerisinde aküler bulunmaktadır.Elektrik kesintisi durumunda aküler üzerinden 48 saate kadar çalışmaya devam etmektedir.
Bu esnada deprem olması durumunda tüm fonksiyonlarını yerine getirmektedir.Elektrikler tekrar geldiğinde aküler kendini şarj etmektedir.
